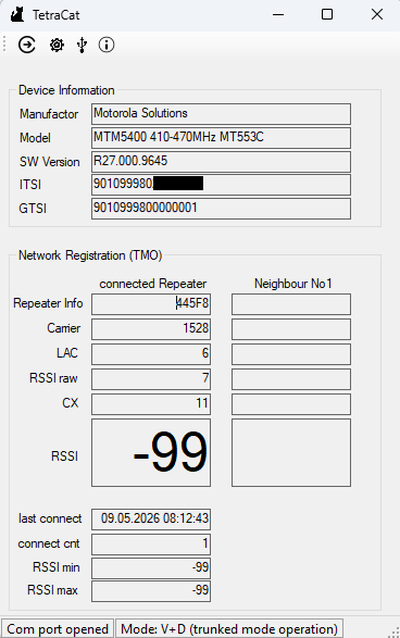

Dies ist ein ein Windows-Programm zum Auslesen verschiedener Daten von Motorola-TETRA-Geräten über die PEI-Schnittstelle (AT Befehle).

Getestet wurde die Software mit den Funkgeräten MTM5400 und MTP3550. Daher kann nicht garantiert werden, dass sie auch mit anderen Geräten problemlos funktioniert.

Hauptfunktionen

  • Anzeige von Informationen über den aktuell verbundenen TETRA-Repeater
  • Überwachung des RSSI-Werts (Empfangsfeldstärke)
  • Empfang von GPS-Positionsdaten und Speicherung in einer KML-Datei zur weiteren Verarbeitung, beispielsweise in Google My Maps
  • Die GPS-Aufzeichnung kann beispielsweise während einer Autofahrt verwendet werden, um die Versorgungsbereiche zu erfassen und festzustellen, wie gut die umliegenden TETRA-Repeater erreichbar sind.

Verwendete AT Befehle

  • ati
  • at+creg
  • at+ctom
  • at+gcli
  • at+gpspos

Da mein nächstgelegener TMO-Repeater mehr als 30 km entfernt ist und ich nur eine Innenantenne verwenden kann, benötigte ich eine Möglichkeit, den RSSI-Wert zu überwachen, um meine Antenne optimal ausrichten und verbessern zu können. Zurzeit habe ich meine ursprüngliche Dipolantenne durch eine Moxon-Antenne ersetzt, was eine deutliche Verbesserung der Empfangsbedingungen ermöglicht hat.

GPS & KML

GPS-Informationen werden zusammen mit den zugehörigen Repeater-Daten für jeden GPS-Datenpunkt in einer KML-Datei gespeichert.

Erklärung GPS Abschnitt im Programmfenster

  • GPS cnt = Anzahl der empfangenen GPS Daten (1 mal pro Sekunde wird geprüft, ob GPS Signal vorhanden).
  • Pos Diff [m] = Differenz in Meter zum letzten epfangenen GPS Signal.
  • GPS cnt diff > 50m = Anzahl Einträge in KML Datei. Wenn die Differenz grösser 50m beträgt, dann erfolgt ein Eintrag in die KML Datei.

Für jeden aufgezeichneten Punkt werden folgende Informationen gespeichert:

  • GPS-Position
  • Repeater-Kennung (Carrier)
  • RSSI-Wert
  • CX-Wert

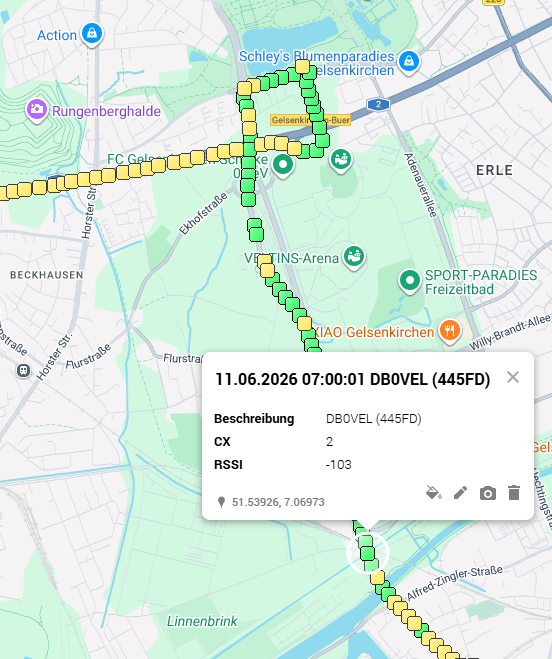

Die gespeicherten Daten können anschließend beispielsweise in Google My Maps visualisiert und ausgewertet werden.

Markierungen

  • Gelbe Marker = keine Verbindung zum Repeater
  • Grüne Marker = Verbindung zum Repeater besteht

Download

  • v1.0.0.0 - 06-MAI-26 - erste Version
  • v1.1.0.0 - 09-MAI-26 - Carrier und LAC info hinzu
  • v1.2.0.0 - 11-JUN-26 - GPS Verlauf in KML Datei speichern (inkl Repeater Infos)
TetraCat_v1.2.0.0.zip
