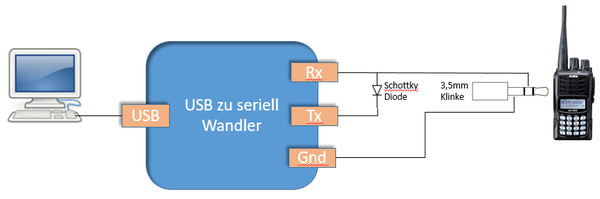

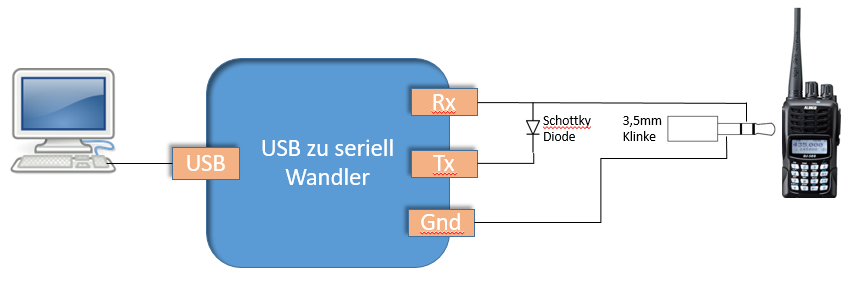

Das Datenkabel (ALINCO ERW-7 USB-Programmierkabel, ca. 69 €) für das Funkgerät DJ-500E lässt sich mit relativ geringem Aufwand selbst bauen.

Stückliste

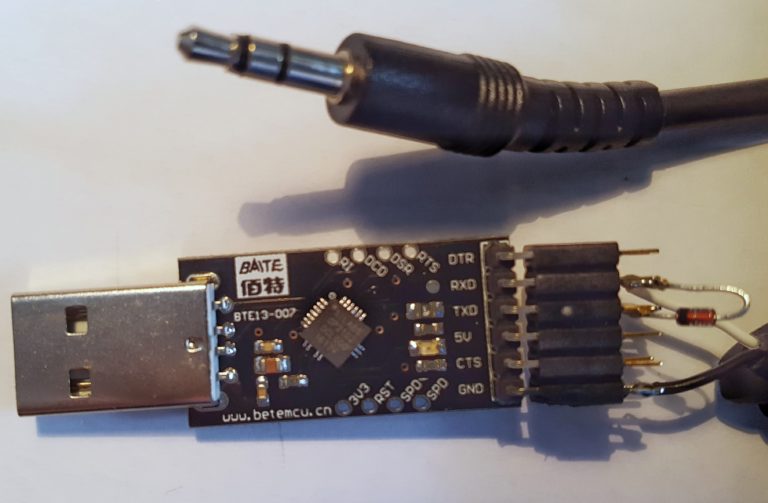

  • USB-Seriell-Wandler, z. B. ein CP2102-Modul (Amazon-Link), für etwa 8 €. Die benötigten Treiber sind kostenlos direkt beim jeweiligen IC-Hersteller erhältlich. Empfehlung: Verwende möglichst nur Module mit USB-Seriell-ICs namhafter Hersteller wie Silicon Labs oder FTDI. Günstige China-Module verursachen häufig Probleme bei der Treiberverfügbarkeit und -unterstützung.

  • Schottky-Diode, z. B. BAT41. Eine normale Gleichrichterdiode wie die 1N4002 funktioniert nicht! Die Durchlassspannung ist zu hoch, sodass das DJ-500 keinen gültigen Massepegel erkennt.

  • Kabel mit 3,5-mm-Klinkenstecker.

Hinweise

  • Es ist kein zusätzlicher Pull-up-Widerstand erforderlich, da das Funkgerät bereits über einen internen Pull-up-Widerstand verfügt.
  • Am Gerät kann ein „Clone Mode“ aktiviert werden, indem beim Einschalten gleichzeitig die Tasten PTT und PF1 gedrückt gehalten werden. Dies ist jedoch nicht erforderlich – beziehungsweise funktioniert die Kommunikation mit der PC-Software dann unter Umständen gar nicht!
  • Verbinde das Funkgerät einfach im normalen Betriebsmodus mit der PC-Software und lese bzw. schreibe Daten direkt.
